Restauración McIntosh MA6100

Este integrado de McIntosh fue vendido entre los años 1972 y 1979, y con un precio de tarifa 699$ era todo un lujo acceder a él. Se trata de un modelo totalmente transistorizado, combinando preamplificador y amplificador. Posee salidas para dos pares de altavoces, ofreciendo 70W por canal y diversas entradas para distintas fuentes. Los acabados son excepcionales, como no podría ser de otra forma tratándose de esta marca, el frontal es de vidrio retroiluminado, chasis en acero cromado, mandos en aluminio mecanizado...entre algunos detalles.

Características

• Power output: 70 watts per channel into 8Ω (stereo)
• Frequency response: 20Hz to 20kHz
• Total harmonic distortion: 0.2%
• Damping factor: 50
• Input sensitivity: 2.5mV (MM), 300mV (line)
• Signal to noise ratio: 76dB (MM), 90dB (line)
• Output: 300mV (line)
• Speaker load impedance: 4Ω to 16Ω
• Semiconductors: 36 x transistors, 22 x diodes, 2 x TRIAC
• Dimensions: 406 x 138 x 330mm
• Weight: 15.4kg
• Finish: anodized gold and black with gold/teal panel nomenclature illumination

Este equipo tuvo solo un dueño y cuando se averió, se pasó mas de 20 años guardado. Gracias a eso el estado general era muy bueno, y el frontal estaba intacto (no es lo habitual siendo de vidrio). Conservaba además todos los componentes originales.

Análisis de la avería

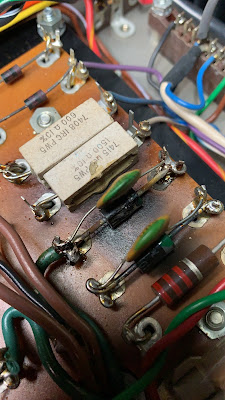

El problema se ocasionó por los condensadores de filtro principales de la fuente de alimentación. La avería en uno de ellos produjo una sobre intensidad en los diodos del puente rectificador que hizo que éste se quemara.



Además de eso, varios condensadores presentaban valores fuera de especificaciones, alguno incluso con daños físicos.

El potenciómetro de volumen presentaba también desgaste, algo típico en los que incluyen el interruptor de encendido al principio de su recorrido. Cada vez que el aparato se enciende y se apaga este primer tramo sufre mucho mas desgaste.

Una vez analizado sus defectos se efectúan las siguientes acciones:

• Reparación del puente de diodos de la fuente de alimentación
• Sustitución de todos los condensadores
• Sustitución del potenciómetro de volumen, pues era irreparable.
• Cambio de pasta térmica en los semicondutores
• Tratamiento nuevo de pintura electrostática para las rejillas de protección
• Sustitución de lámparas
• Sustitución del guardapolvos de la botonera por haberse descompuesto la espuma
• Limpieza de interruptores y potenciómetros
• Limpieza general

Fuente de alimentación

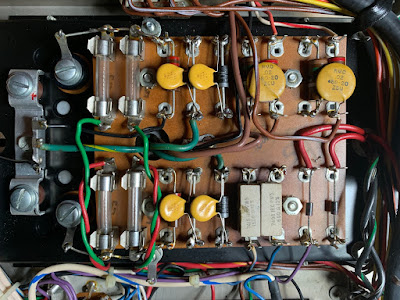

Los cuatro diodos rectificadores fueron sustituidos, así como los condensadores snubber correspondientes.

Para los condensadores principales se optó por utilizar unos TDK Epcos, exactamente del mismo tamaño y reputada calidad

Placas enchufables

Tanto las secciones de amplificación, preamplificación y regulación se disponen en una serie de placas enchufables. En todas ellas se procedió a sustituir los condensadores, Nichicon FG para las secciones de audio, y Vishay o Panasonic FC para el resto. El condensador de acoplo de la VAS, originalmente de tantalio, se sustituyó por un WIMA de polipropileno.

Chasis durante el proceso de recap

Placa durante el proceso de revisión

Nuevos condensadores ya instalados

Nuevos condensadores ya instalados

Potenciómetro de volumen

Se trata de un potenciómetro en tandem, con toma central para el circuito de loudness e interruptor de alimentación. La pista estaba en muy mal estado y no fue posible su recuperación, con lo que se ha procedido a su sustitución por el recambio que actualmente McIntosh suministra.

Potenciómetro original

Pistas dañadas

Instalación del recambio

Frontal y botonera

La iluminación del frontal se ha sustituido por las mismas lámparas originales

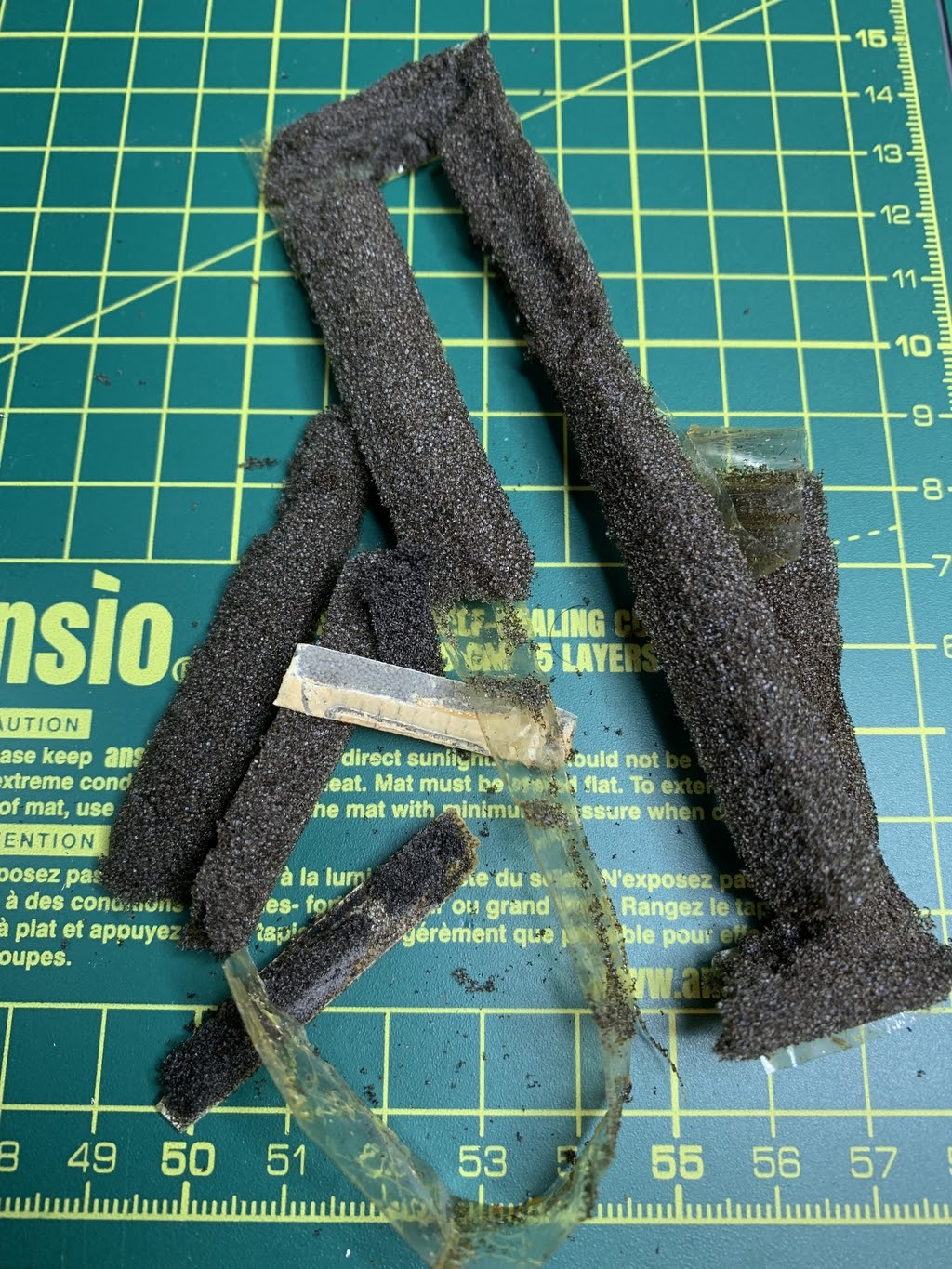

El guardapolvos de la botonera se ha reconstruido ya que el foam original se había desintegrado

El frontal estaba en perfecto estado, solo hizo falta una limpieza

Finales de potencia

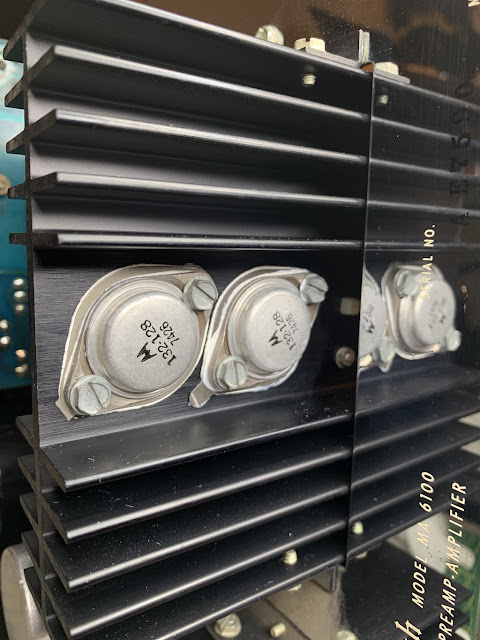

Un vez verificados que se encontraban dentro de parámetros, se procedió a su limpieza y cambio de pasta térmica

Chasis

El chasis estaba en muy buen estado, simplemente se procedió a su limpieza. Las rejillas de protección se pintaron profesionalmente de nuevo, pues presentaban ligerísimas marcas de corrosión. Para ello, se decapó completamente cada una de las piezas, y se trató con pintura electrostática, obteniendo un acabado y dureza idéntico al original. También se repararon ligeras marcas en la pintura del transformador de alimentación.

Ajustes y comprobaciones

Una vez terminado el proceso, se hacen las pruebas correspondientes. Siempre es bueno utilizar un variac y/o un DBT para la primera puesta en marcha. Este modelo no tiene ajuste de bias, lo hace automáticamente mediante un diodo de compensación térmica unido al disipador de los transistores de potencia. Deben comprobarse todas las tensiones de la fuente de alimentación, la corriente de bias que aplica el circuito de compensación, así como la ausencia de oscilaciones. En estas electrónicas con tantos años no es raro encontrarse con transistores con fugas.

Montaje final

Una vez verificado su correcto funcionamiento se hacen unas pruebas de escucha donde se puede apreciar que, pese a los años que tiene este diseño, la calidad final del resultado es muy notable. Es una electrónica cálida, que funciona muy bien con estilos de música clásica, instrumental, y desempeña un buen papel en el rango vocal.
